增亮膜市场概况

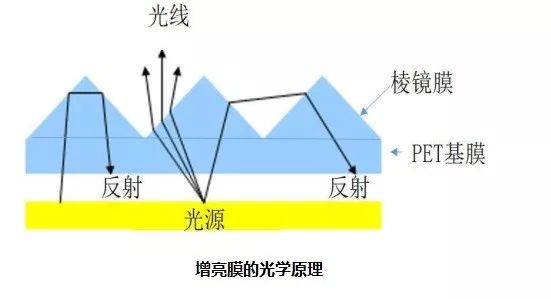

增亮膜(Brightness Enhancement Film、BEF)又称为棱镜片或聚光片，在 TFT-LCD 背光模块中能够提高整个背光系统发光效率的薄膜或薄片，由美国 3M 公司首先发明使用。利用增亮膜特殊的棱镜结构，通过折射、全反射、光积累等光学原理，可以使各方向的光线向中心视角集中，进而提升 LCD 面板的亮度和控制可视角度。

一般来说，增亮膜可以分类为一般（微棱镜）增亮膜、多功能增亮膜、微透镜增亮膜和反射型偏光增亮膜。通常一片微棱镜增亮膜可使亮度提高 130%，一般背光模组通过两张交叉的增亮膜的搭配最高可达到 260%的增益。

液晶显示器可用于各种规格电视、电脑显示器、手机、数码相机等产品，下游用途广泛。背光模组是为 TFT-LCD 液晶显示器中提供外加光源的器件，增亮膜可作为显示屏的核心组件，下游市场广阔。

近年来，制造业技术升级发展，终端显示设备的屏幕尺寸逐年增加。随着人们消费水平的提高，LCD 下游的平板电脑、液晶显示器、电视以及手机的出货量趋势由迅速增长转向稳定，终端市场需求旺盛。三季度为终端平板电脑和液晶显示器的销售旺季，液晶电视下半年的出货量也高于上半年。

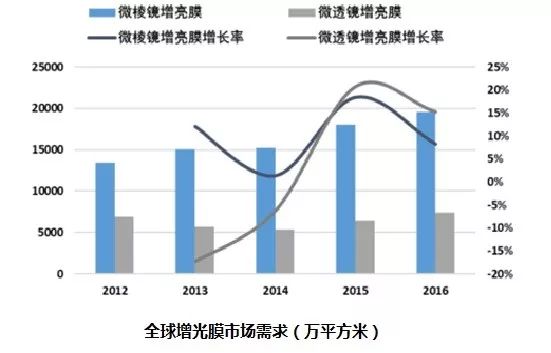

作为显示屏的核心组件，增亮膜的需求量也稳步提升。预计到 2017 年，增亮膜全球总需求将达到 2.8 亿平方米，较 2012 年的 2 亿平方米增长40%。

随着液晶显示设备轻薄化、高清化的发展趋势，增亮膜未来也将超薄型化、复合化的方向发展，复合膜的优势在于厚度减薄，同时用一张薄膜的功能取代了两张，一张膜的售价有机会低于两张膜价格总和，可以降低成本，同时一张膜的热稳定性能也优于两张。目前市场上出现的增亮复合膜技术主要包括如下几种：

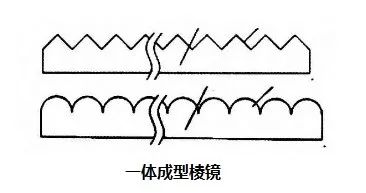

• 一体成型棱镜

一体成型棱镜主要通过原料挤压成型后，再经过滚筒转印技术达到顶部特殊角设计及棱镜高度的变化来实现增强光视野角度与光强度的平衡；同时底部增加不影响光特性的防刮伤设计，抗刮性能好。

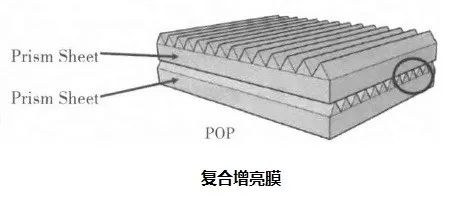

• 复合增亮膜

复合增亮膜又称为POP（Prism on Prism），是将两张增亮膜通过粘结胶粘合成为一张复合增亮膜，其优点在于复合增亮膜比两张增亮膜的厚度减薄45%，辉度比两张增亮膜减少6%，但比一张提高8%，提高组装效率。缺点在于两张膜容易分层。光学辉度下降。

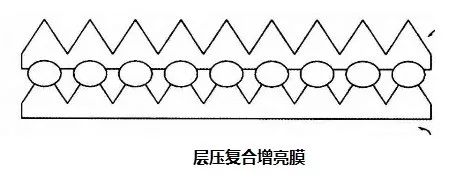

• 光学膜层压形成的复合膜

其中一项专利，其主要将构成背光源的下扩散膜、增亮膜及上扩散膜层结合出一张复合膜，减少了层压构成背光源的各个光学膜所需的费用和时间消耗，并且防止了产生静电等引起的异物的附着或划痕等表面缺陷，从而提高了生产率。

• 逆增亮膜

日本某公司制作的逆增亮膜，将微结构制作在基材入光面，但需要搭配其对应设计的LGP，LGP上下表面做成不同的微结构，背光模块中心辉度可提升14%。该技术已经出现有一段时间，但受困于LGP微结构制作良率偏低，对组装精度要求高，未得到大规模应用。

• 集成复合膜

一种新型集成导光板，其上下表面分别直接熔合非球面半柱状微结构阵列和微棱镜结构阵列。此集成导光板实现了目前背光模块中常用的两张正交增亮膜—扩散膜—导光板四层复杂膜系的功能，验证了集成导光板设计的可行性。
