聚酰亚胺薄膜市场概况

聚酰亚胺（PI）薄膜市场概况

聚酰亚胺(Polyimides简称PI)是一大类主链上含有酞酰亚胺或丁二酰亚胺环的耐高温聚合物，通常由二酐或二胺合成。目前是已经工业化的聚合物中使用温度最高的材料之一，其分解温度达到550~600℃，长期使用温度可达到200~380℃。此外还具有优良的尺寸和氧化稳定性、耐辐照性能，绝缘性能、耐化学腐蚀、耐磨损、强度高等特点。被广泛应用于航空、航天、机械、电气、原子能、微电子、液晶显示等高技术领域。并已经成为全球火箭、宇航等尖端科技领域不可缺少的材料之一。

聚酰亚胺薄膜包括均苯型聚酰亚胺薄膜和联苯型聚酰亚胺薄膜两类。前者为美国某公司产品，由均苯四甲酸二酐与二苯醚二胺制得。后者由日本某公司生产，由联苯四甲酸二酐与二苯醚二胺(R型)或间苯二胺(S型)制得。薄膜制备方法为：聚酰胺酸溶液流延成膜、拉伸后，高温酰亚胺化。聚酰亚胺薄膜呈黄色透明,相对密度1.39～1.45，可在250～280℃空气中长期使用.玻璃化温度分别为280℃(Upilex R)、385℃(Kapton)和500℃以上(Upilex S)。20℃时拉伸强度为200MPa，200℃时大于100MPa。

特别适宜用作柔性印制电路板基材和各种耐高温电机电器绝缘材料。

市场容量及现状

国内目前大约有50家规模大小不等的PI薄膜制造厂商，其中约80%采用流延工艺制造，仅有少量厂商采用双轴定向工艺制造。在我国高性能聚酰亚胺薄膜流延法及浸渍法工艺均较为成熟，其中浸渍法由于产品绝缘性能较差，正逐渐被淘汰。而技术难度较高的喷涂法、挤出法以及沉积法目前主要由日本先进企业掌握。

目前我国绝大部分生产厂家均采用热亚胺化法，但发达国家几乎所有的聚酰亚胺薄膜生产商都已经完成了从热亚胺化法向化学亚胺法的技术与设备过渡。

应用于不同领域的聚酰亚胺薄膜售价及利润水平相差较大，如传统的低端电工级PI绝缘薄膜经过多年的发展，目前售价约为300-400元/kg，而电子级聚酰亚胺绝缘基膜的售价则达到1000元/kg，毛利率达到约70%。技术难度更高的轨交用薄膜售价在2000元/kg以上，微电子封装用以及航空航天用聚酰亚胺薄膜售价则高达3000元/吨以上。

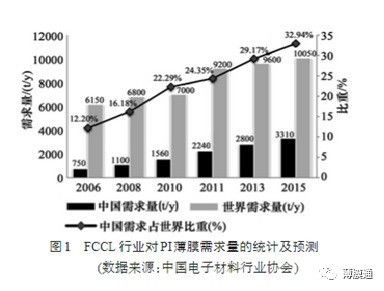

目前我国的低端电工级聚酰亚胺薄膜已经基本满足国内需求，而电子级聚酰亚胺薄膜超过80%依赖进口，更高等级的PI薄膜则仍处于空白领域。2015年，我国电子级聚酰亚胺薄膜需求约为5000吨，市场容量超过50亿元，其中FCCL约消耗3000吨，轨交、航空航天和微电子封装等领域的聚酰亚胺薄膜总需求约为600-800吨，市场容量接近30亿元，整体进口替代空间超过60亿元。

聚酰亚胺薄膜的制造工艺

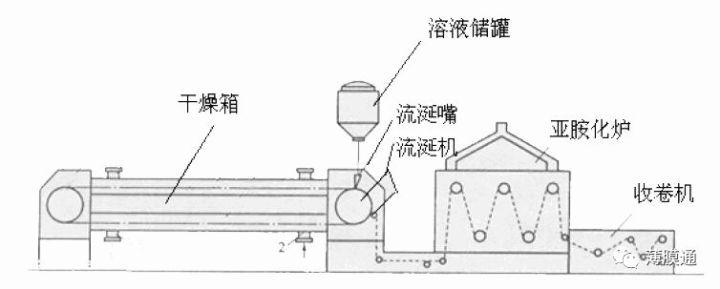

消泡后的聚酰胺酸溶液，由不锈钢溶液储罐经管路压入前机头上的流涎嘴储槽中。钢带以图所示方向匀速运行，将储槽中的溶液经流涎嘴前刮板带走，而形成厚度均匀的液膜，然后进入烘干道干燥。  洁净干燥的空气由鼓风机送入加热器预热到一定温度后进入上、下烘干道。热风流动方向与钢带运行方向相反，以便使液膜在干燥时温度逐渐升高，溶剂逐渐挥发，增加干燥效果。

聚酰胺酸薄膜在钢带上随其运行一周，溶剂蒸发成为固态薄膜，从钢带上剥离下的薄膜  经导向辊引向亚胺化炉。  亚胺化炉一般为多辊筒形式，与流涎机同步速度的导向辊引导聚酰胺酸薄膜进入亚胺化炉，高温亚胺化后，由收卷机收卷。

聚酰亚胺薄膜未来发展

未来高性能PI薄膜子柔性有机薄膜太阳能电池和新一代柔性LCD和OLED显示器产业以及锂电池等新型动力储电池技术产业均有广阔的发展需求，PI薄膜的研究主要向高性能化、多功能化、易成型加工和低成本等方向发展，同时在差别化和特殊应用的高性能PI薄膜。从薄膜类型来看，主要包括几个方面
►   超薄型（12.5µ以下）；
►   低介电常数；
►   低收缩（0.05%以下）；
►  TPI-PI多层复合；
►  高强度和高模量；
►  导电膜；
►  无色透明；
►  低吸水率等。

总言之，中国作为全球最大的电子零组件生产基地和最大的电子消费市场，在技术和产品布局上，尽管当前国内PI薄膜制造企业与欧美和日本企业存在一定的距离，但坚信国内企业通过持续的研发投入和技术引进提升，未来一定能够参与高端薄膜应用的市场竞争中占有一席之地。


声明：本文是行业专家供稿，薄膜通略有修改，核心内容不代表薄膜通观点，如有错误，欢迎指正。未经许可不得私自转载，如有技术问题，欢迎大家发邮件探讨。info@bomotong.com。
