爽滑剂与开口剂【薄膜常用添加剂】

薄膜常用添加剂——爽滑剂与开口剂

众所周知，在薄膜的生产过程中离不开各种功能性的添加剂。爽滑剂和开口剂是其中两种重要的添加剂。薄膜通接下来重点介绍这两种树脂的特点。

爽滑剂

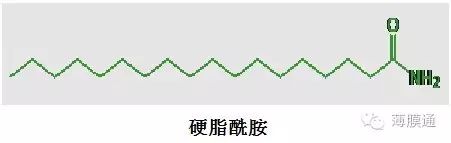

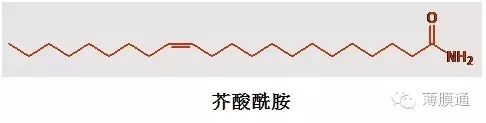

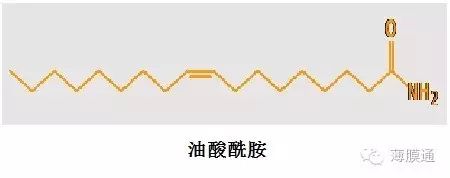

爽滑剂的作用是为了减小薄膜表面的摩擦系数，从而确保良好的后续加工性，比如在包装机上的走机性能。常见的爽滑剂主要为脂肪酸酰胺，碳链的长度为18到22个碳。碳链可以是饱和的，也可以含有一个C=C不饱和双键。例如有：硬脂酰胺，油酸酰胺和芥酸酰胺。

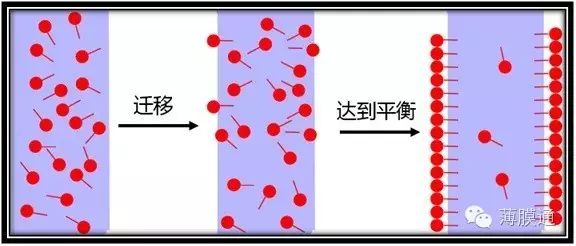

其作用机理为：由于带有极性基团，与聚乙烯不相容的脂肪酸酰胺会迁移到薄膜表层，固化结晶后形成平滑的表面从而降低薄膜的摩擦系数。分子量越小，迁移速度越快。所以使用油酸酰胺时，刚开始具有较低的摩擦系数，因其分子量小，迁移快。但一旦迁移完成，使用芥酸酰胺能带来更低的摩擦系数。另外，对于某一定爽滑剂含量（%）的薄膜，摩擦系数随着薄膜的厚度减小而增加，这时可能需要增加爽滑剂的含量来维持其较低的摩擦系数。

爽滑剂在薄膜中的含量以ppm计算，对于大多数应用，300– 750 ppm的含量能达到中等爽滑效果，当然跟厚度有很大关系。如果爽滑剂含量太高，可能会析出到外表面，影响电晕效果从而会影响印刷质量（表印）或者复合强度（复合膜）。同时，过多析出到内表面会影响薄膜的热封性能，导致热封或热粘强度降低。还会造成较多的模头堆积物，给生产带来不便。但如果爽滑剂含量太低，则会导致摩擦系数过高，影响后续的生产工艺。所以厂家应根据自身实际情况及终端产品的要求，使用适合的爽滑剂含量。

开口剂

开口剂作用是防止薄膜间的粘连，特别对于厚度比较薄的薄膜或者表面光泽度高的薄膜。传统的开口剂是非迁移性的无机矿物质，例如：硅藻土，滑石粉，高岭土，二氧化硅等等。开口剂也能起到些许降低摩擦系数的作用。

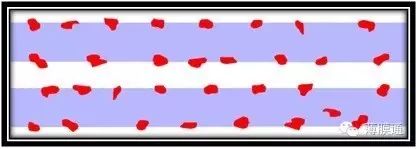

其作用机理为：无机添加物能够突出到薄膜的表面，影响薄膜表面的平整度，从而破解坏镜面效应使得薄膜更容易分离。

开口剂在薄膜中的含量也以ppm计算，通常几千ppm，厚度越薄，需要的添加量越大。如果开口剂的含量太高，会影响薄膜的光学性能以及力学性能；但如果含量太低，则不能解决薄膜的粘连问题。

爽滑剂和开口剂在很多情况下有协同作用，在有爽滑剂的情况下，开口剂的存在能够更好的降低薄膜的摩擦系数；而在有开口剂的情况下，爽滑剂的存在也能够更好地防止薄膜粘连。很多树脂牌号自带爽滑剂和开口剂，厂家需要了解其含量从而能更好的进行调节。

    声明：本文由薄膜通撰写，未经许可不得私自转载，否则薄膜通将保留追究其法律责任的权利。如有技术问题，欢迎大家联系我们。
