聚乙烯的分类

通常我们所说的聚乙烯，其实一大类乙烯均聚物及共聚物的总称。根据分子结构和密度的区别，聚乙烯大体分为低密度聚乙烯、高密度聚乙烯以及线性低密度聚乙烯三种。虽然乙烯塑性体和弹性体也在大的聚乙烯范畴内，但因为它们的性质与常见的聚乙烯树脂相差甚远，大部分时候都会单独讨论。即便最常见的三种聚乙烯，其各自的特性也都各不相同。下面我们分别给大家仔细梳理一下。
低密度聚乙烯

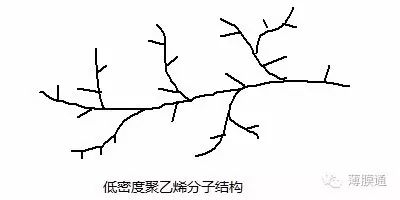

 低密度聚乙烯，英文缩写LDPE，是最早商业化生产的聚乙烯品种。在上世纪30年代，最先由ICI商业化生产。低密度聚乙烯是乙烯单体在极高的压力下通过自由基聚合反应合成的均聚物。由于反应器内的压力很大，所以国内也称其为“高压聚乙烯”。虽然只有乙烯这一种单体，但由于反应条件剧烈，低密度聚乙烯分子具有高度支化的结构。大量的长支链结构使得它具有非常好的挤出性能和熔体强度。同样受制于剧烈的反应过程，反应中可以控制的条件少，所以低密度聚乙烯的密度范围很窄。常见的低密度聚乙烯密度大都在0.915~0.930之间。大部分低密度聚乙烯的熔点在105度左右。

高密度聚乙烯

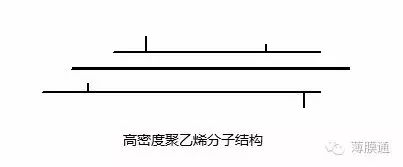

高密度聚乙烯，英文缩写HDPE，是第一种利用催化剂合成的聚乙烯品种。第一次商业化生产是在50年代。由于催化剂的引入，使得反应条件不在那么苛刻。聚合反应可以在较低的压力下进行，所以国内也称其为“低压聚乙烯”。同样由于催化剂的作用，聚合过程可以温和有序地进行。从而得到规整的单链结构，没有任何长支链。在聚合过程中，只加入极少的共聚单体（丁烯或者己烯），甚至不加共聚单体，因此高密度聚乙烯的分子上只有极少的短支链结构。这使得它具有很高的结晶度，也就有较高的密度。现在一般把密度超过0.940的聚乙烯都称为高密度聚乙烯。当然，典型的高密度聚乙烯大都有0.950或者更高的密度，熔点也都在130度以上。高结晶度给高密度聚乙烯带来了很好的挺度以及水汽阻隔性，但也使其透明度和光泽度大幅下降。
