LDPE在薄膜配方设计中的作用

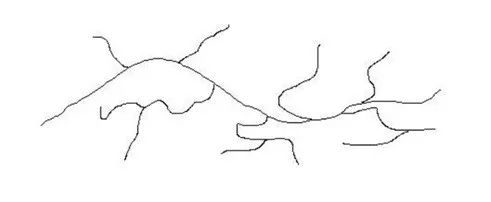

      由于LDPE具有以上特点，在配方设计时可以灵活使用，以期达到所需要的性能。主要有以下几个方面：

1.  改善加工性能

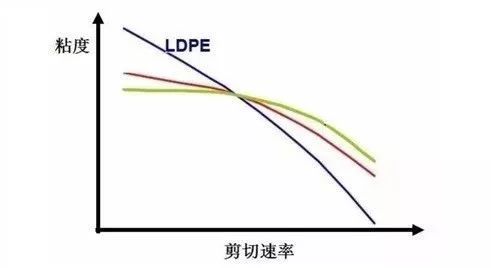

       随着市场对包装的要求日益提高，茂金属的使用量也越来越大，虽然茂金属的性能很好，但加工往往是其软肋，通常在挤出过程中产生过量的剪切热，使得压力升高，温度上升，膜泡随之不稳定。这可以通过共混LDPE来改善，添加比例可为15-30%，如果添加比例太高，会直接影响到薄膜的最终物理性能，需要平衡。

2.  改善光学性能

       有些薄膜对于光学性能有一定要求，线性或者茂金属LLDPE的光学性能一般，主要是其内部晶体生长过大，如果在其中添加5-15%的LDPE，会帮助降低内部的结晶尺寸，从而改善雾度和透明度。

3.  改善热封性能

       线性或者茂金属LLDPE的热封性能要明显优于LDPE，但由于LDPE具有高支化度的结构，在低剪切时具有很高的熔体粘度，在热封时可以防止热封薄膜被过度挤压而造成热封缺陷，同时适量LDPE可以提高热合强度，但添加量不宜过多，否则反而会使得热封变差。

4.  其他功能性的改善

       比如收缩膜中改善热收缩性和收缩速率；缠绕膜中改善老虎斑纹现象；流延膜中改善缩颈现象；大棚膜中改善膜泡稳定性实现大尺寸棚膜生产，等等。

      由此可见，LDPE由于其特殊的分子结构，在薄膜配方设计中起着不可或缺的作用，与其他高分子材料合理搭配，可实现配方的优化和性能的提升。

       薄膜通的智能薄膜配方系统即将推出。如更多对薄膜配方有需求的可以联系我们，该服务为我们增值服务。
